应用

当前使用在发电站的涡轮发电机产生大量的必须被驱散的热量。的冷却剂是氢气，它的冷却能力大约是环境空气的七倍。但，最基本的，氢气中不能有泄露进去的空气，因为这可能会产生有爆炸危险的混合气。而且混入的空气还会增大氢气的粘度，进而增大与转子的磨擦力，增加系统内能量的损耗。

在充氢或再充空气之前，为避免产生可燃混合气，有必要使用一种惰性介质气体。二氧化碳（CO₂）是最常用的惰性介质气体。这样，在给涡沦发电机充气时，先用CO₂把空气从系统中吹扫出来，然后再用氢气把CO₂吹扫出来。

发电机吹扫气监测仪可以监测充氢、空气再充过程的所有阶段，也可检测正常运行过程中的氢气纯度。

操作原理

这种发电机吹扫气监测仪使用K1550S系列分析仪中使用的已经验证的热导传感器。

在构造上，热导计由两个室构成，每个室都有一个相同的热导传感器。其中一个室是密封的，里面充满参比气，另一个室接收样气。二次表内的微处理器电路把参比气与样气的热导系数的差值转化为浓度值。

该系统的内在的稳定性和它几近***的温度补偿功能使得这种仪表成为当今市场上最***的仪表之一。

技术参数

显示

    点阵LCD，显示四行字符

量程

空气中0 – *** CO₂（分辨率：0.5%）

CO₂中0 – *** H₂（分辨率：0.1%）

空气中90 –*** H₂ （分辨率：0.1%）

稳定性

每月好于满量程的1%

精度（典型的）

满量程的±1%

样气流量

运行流量为100～300ml/min

样气温度

   -10℃～+55℃（非凝集）

样气压力

   由排空压力决定，而排空压力必须是标称大气压。

响应速度（典型的）

    T₉₀ = 5s

取样接口

    入口和出口：适合外径为0.25"（6mm）管的静态密封压缩接头

输出

与所选量程成比例的4 – 20mA输出，负载600Ω。

报警

提供如下四路用户可设定报警，分别可被编程为浓度、功能及迟滞：

空气中CO₂：1路报警

H₂中CO₂：1路报警

H₂ 纯度：2路报警

输出是继电转换继电器输出，触点容量：48Vac或dc下，0.***

环境温度

-5～+40℃

供电

50/60Hz、110/120 V或220/240V；功耗12VA

安装

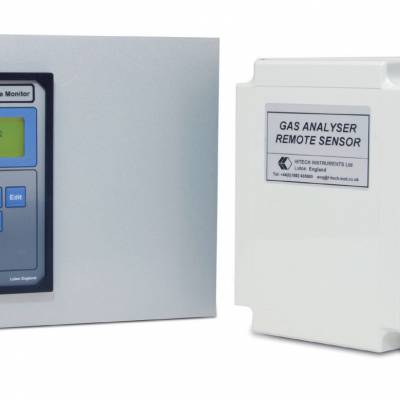

二次表：控制/显示器：通过4个角螺钉盘装

远程传感器部分：壁挂
